Konusové vodítko do inline formy na olovo
Kód: YM/7801Související produkty
Detailní popis produktu

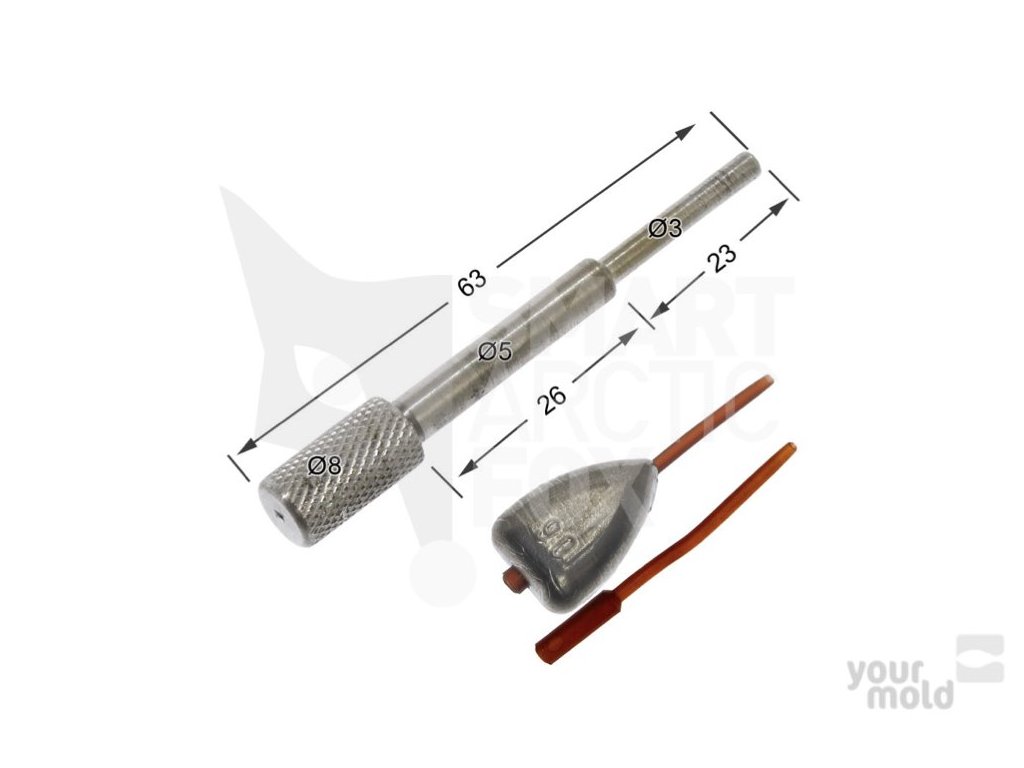

Konusové vodítko 7801 je opakovaně použitelná ocelová pomůcka. Při odlévání vytvoří kuželový průchod a po ztuhnutí olova se vytáhne. V hotové sestavě jej nahradí odpovídající pružná konusová vložka.
Doloženou skupinu tvoří forma F80 na průběžná olova (75/90/110 g), F182 (130/150 g) a F181 (165/185 g). Jejich popisy uvádějí konusový systém 3/5 mm. Tento údaj označuje profil průchodu, nikoli univerzální rovnou trubičku o průměru 3 či 5 mm.
U F80 je vodítko uvedené jako součást formy. Samostatný díl proto objednávejte jako náhradu nebo rezervu podle skutečné potřeby. U dalších forem zkontrolujte obsah konkrétního balení a usazení původního dílu.
Konusový systém nezaměňujte s rovnými vodítky 1,6/2/3,2 mm nebo s plechovými vodítky čeburašek. Po dokončení ověřte hladký průchod vlasce a funkci celé sestavy. Samotná vložka ani průchozí otvor nezaručují bezpečné odpadnutí olova.
Příprava a použití
- Ověřte model formy, konusový profil a rozměry původního dílu.
- Při lití použijte suché kovové vodítko; zkontrolujte jeho uložení a úplné dovření formy.
- Po ztuhnutí kovu vodítko vyjměte a odlitek nechte úplně vychladnout.
- Vložte odpovídající konusovou trubičku, zkontrolujte zakončení a vyzkoušejte montáž.
Před větší sérií zkontrolujte první dokončený kus a funkci celé sestavy. Rozměr součásti posuzujte společně s jejím tvarem, způsobem uchycení a požadavky konkrétní formy nebo montáže.
Bezpečnost při práci
Při odlévání musí být forma, kovové vložky a nástroje zcela suché. Používejte ochranné brýle, vhodné rukavice a účinné větrání; dodržujte návody formy, kovu i tavicího zařízení. Po práci s olovem si umyjte ruce. Plastové a gumové dokončovací díly patří až do vychladlého olova.
→ Veškeré detailní technické informace naleznete níže v tabulce Parametry produktu.
↓ Další součásti porovnejte v kategorii vodítka, trubičky a příslušenství pro výrobu zátěží; níže najdete související výrobky.
Časté dotazy (FAQ)
Je systém shodný s rovným vodítkem 3,2 mm?
Ne. Konus 3/5 mm má jiný profil a vyžaduje odpovídající díly.
Které formy jsou doložené?
F80, F181 a F182 s konusovým průchodem 3/5 mm.
Kdy patří pružná vložka do olova?
Až po vytažení kovového vodítka a úplném vychladnutí odlitku.
