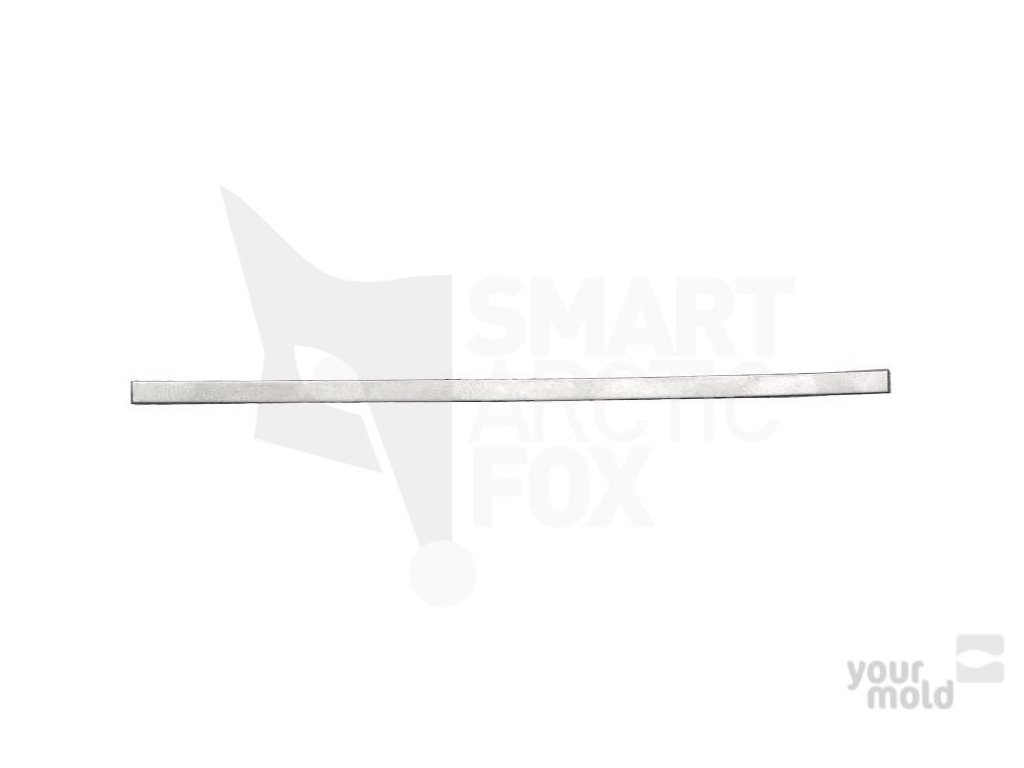

Plechové vodítko BL1 na čeburašky – 0.6×3mm / 100mm

Detailní popis produktu

Plechové vodítko Your Mold BL1 je vyjímatelný licí díl pro čeburašky s menším průchodem. Má tloušťku 0,6 mm, šířku 3 mm a délku 100 mm. Vkládá se do určené drážky formy před odléváním a po ztuhnutí kovu se vytáhne. V olovu tak zůstane průchod, do kterého teprve při sestavování patří hotová spojovací sponka s háčkem.

BL1 používá celá kulatá forma F161 2–16 g a F173 14–30 g, dále olivová F174 6–22 g a lehká rybí F184. U rybí F183 patří BL1 pouze do 11, 13, 16 a 18 g; větší 20, 24, 28 a 31 g pracují s BL2. Kompatibilitu vodítka vybírejte podle formy a dutiny. Stejná gramáž z jiného modelu nemusí mít stejný systém průchodu.

Vodítko není sponka hotové čeburašky. BL1 nevytváří konečné spojení s háčkem a v montáži nezůstává. U F161 používají lehké dutiny 2–10 g sponku A a 12/14/16 g B, přesto mají stejné vodítko. F173 používá B v celém rozsahu. U F184 se A/B rozdělují podle velikostí odlitků a u F183 je hotová B potvrzená jen pro 11/13 g. Průřez vodítka proto sám neurčuje hotový klip.

Samostatné BL1 využijete jako náhradu při ztrátě, poškození nebo opotřebení původního dílu. U F161, F173, F174 a F184 jsou dvě vodítka podle příslušných specifikací součástí formy. Před nákupem rezervy zkontrolujte, co už máte v dílně. Toto balení obsahuje jeden kus; nejedná se o dvojici ani o sadu sponek.

Před každým použitím ověřte rovnost, čistý povrch a přesné dosednutí vodítka do drážky. Pokud používáte uvolňovací přípravek, nanášejte jej podle návodu; součást nesmí zůstat vlhká. Formu nezavírejte silou přes špatně usazené nebo ohnuté vodítko. U prvního odlitku zkontrolujte úplné vyplnění i průchod a vyzkoušejte odpovídající sponku. Barva nanesená na hotovou zátěž nesmí její vložení blokovat.

Rozměry a použití vodítka BL1

BL2 je jiný rozměr pro jiné dutiny. Není automatickou náhradou BL1. Širší vodítko nevkládejte do tenké drážky násilím a nevytvářejte tím změnu formy; pro konkrétní odlitek respektujte jeho předepsaný systém.

Spojovací sponka se vybírá samostatně podle konkrétní dutiny. Balení BL1 obsahuje jeden licí díl a nepotvrzuje kompatibilitu libovolné A/B s každým odlitkem. Větší sérii začínejte až po kontrole prvního kusu.

Časté dotazy (FAQ)

Zůstává BL1 v čeburašce?

Ne. Je to vyjímatelné vodítko pro vytvoření průchodu. Hotová sponka s háčkem se vkládá až do dokončeného, vychladlého odlitku.

Musím BL1 dokoupit k nové F161?

Dvě vodítka jsou podle specifikace F161 součástí formy. Samostatné BL1 je náhradní nebo rezervní díl; toto balení má jeden kus.

Určuje BL1 automaticky sponku A?

Ne. F173 používá přes BL1 sponku B a F161 rozděluje A/B podle dutin. Rozměr průchodu je jen část kompatibility; záleží i na délce a tvaru klipu.

Které dutiny F183 používají BL1?

11, 13, 16 a 18 g. Pro 20, 24, 28 a 31 g je určené BL2. Hotová B je u F183 potvrzená pouze pro 11 a 13 g.

Co když forma přes vodítko nedovírá?

Zkontrolujte správný typ, čistotu, rovnost a uložení v drážce. Nepoužívejte sílu; poškozené nebo neodpovídající vodítko vyměňte za správný díl.
